Big Clock

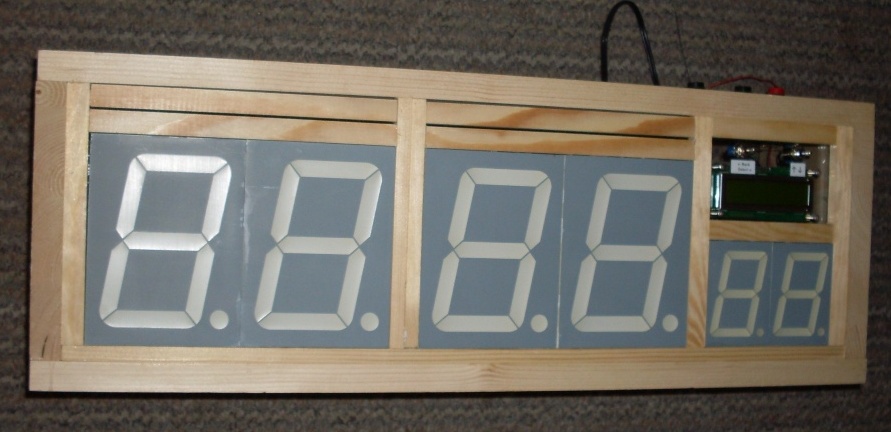

Vorderseite
Vorderseite
Rückseite
Rückseite

Diese etwas grössere Stoppuhr wurde u.a. für die FFW Wurmannsquick für Übungen/Leistungsabzeichen entworfen.

Als Anzeigen dienen hier 7-Segment-Anzeigen mit 100mm bzw. 56mm Ziffernhöhe. Über ein 2x16-LCD sowie 2 2-Richtungs-Kippschalter lassen sich diverse Betriebsarten auswählen und Einstellungen vornehmen, z.B. die Helligkeit. Um die volle Helligkeit auszunutzen erfolgt hier kein Multiplexing der Segmente; diese werden über Schieberegister (74HC595) sowie Darlington-Treiber (ULN2803) angesteuert. Die Helligkeitsregelung erfolgt über das OE-Signal der Schieberegister (PWM).

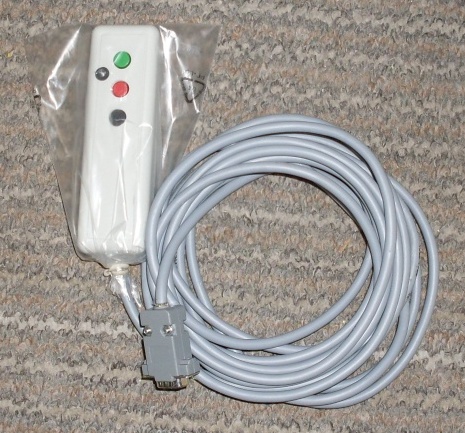

Fernbedienung; Plastikfolie als Spritzschutz
Fernbedienung; Plastikfolie als Spritzschutz

Standardmodus ist eine klassische Stoppuhr, bei der die Zeit als mm:ss:nn (nn = 1/100sec) angezeigt wird. Bei Vollendung der ersten Stunde wechselt die Anzeige zu hh:mm:ss und läuft bis 99:59:59.

Weitere Betriebsarten sind ein Countdown mit voreingestellter Zeit, Pre-Countdown für Stoppuhr/Countdown, sowie Stoppuhr mit Intervall-Signalton (z.B. alle 60 Sekunden). Signaltöne in den letzten 3 Sekunden vor Ablauf der Zeit können ebenfalls ausgewählt werden.

Eine einfache 3-Tasten-Fernbedienung (Start, Stop, Reset) mit 10m-Leitung ist ebenfalls anschliessbar.

Videos

Helligkeitsdemo, kurzer Lauf (Youtube, 39 sec)
