TempLogger

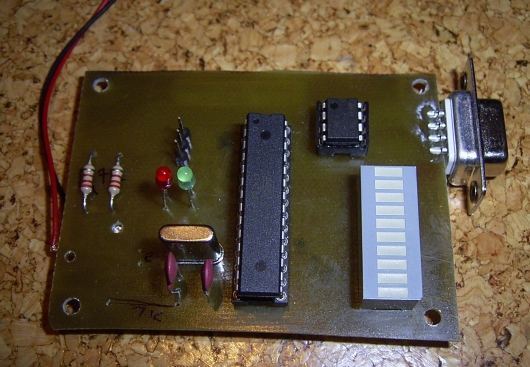

Templogger
Templogger

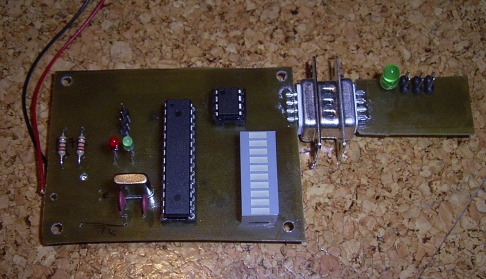

Templogger mit LM75-Adapter
Templogger mit LM75-Adapter

Dieser Temperaturlogger zeichnet Temperaturen in einem beliebigen Intervall auf, die von einem I2C-Temperatursensor (z.B. LM75) abgefragt werden. Gespeichert werden die Daten auf einem I2C-EEPROM (24STxx-Serie). 2 LEDs geben an, ob gerade der Temperatursensor (grün) oder der EEPROM (rot) angesprochen wird. Über die Balkenanzeige wird der belegte Speicherplatz des EEPROMS angezeigt.

Bei einem 512kBit-EEPROM (24ST512, 64kB) und einem Aufzeichnungsintervall von 5 Minuten ergibt sich so eine maximale Aufnahmedauer von ca. 113 Tagen.

Gesteuert wird der Logger über RS232; ebenso erfolgt das Auslesen der gespeicherten Daten über RS232, wobei entweder das dafür erstellte Programm oder auch ein normales Terminalprogramm verwendet werden kann.

Der TempLogger wurde mittlerweile wieder demontiert, da die Logging-Funktion in einem anderen Projekt (Hardware-Basis "RSTouch" von RS-Products) eingebunden wurde. Dort werden die Daten direkt als .csv-Datei auf einer SD-Karte abgespeichert.
