DCF77toCAN

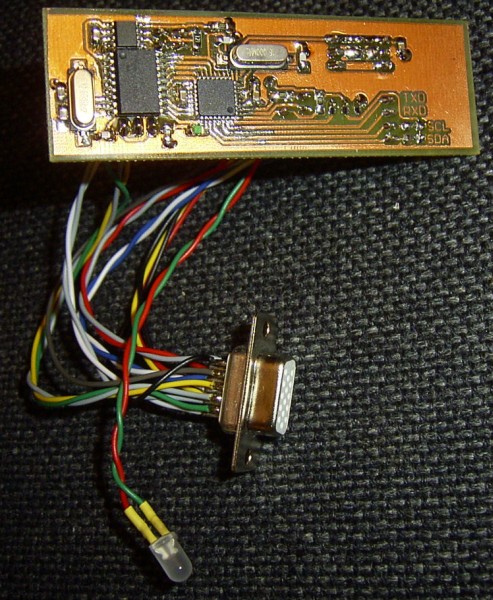

Platine mit Comm-Buchse + LED

Der "Nachfolger" der DCF77 Masterclock. Dieses Gerät decodiert die empfangenen Zeitdaten des DCF77-Senders und gibt diese auf 3 verschiedenen Kommunikationswegen aus:

• CAN
• UART
• I2C

Eingebaut wird die Platine - wie auch der Vorgänger - in ein Kunststoffgehäuse mit 85x56x35 mm. Auf ein Display wird hier verzichtet, als Statusanzeige dient lediglich noch eine 2-farbige LED, die das DCF77-Signal ausgibt und je nach Status rot (Zeit ungültig) oder grün (gültig) blinkt.

Als Kommunikationsanschluss dient eine 15-pol. HD D-Sub-Buchse ("VGA-Buchse"); hier sind alle nötigen Leitungen vorhanden:

• Stromversorgung: Vin (5...15V), +5V, GND
• UART: Rx, Tx (TTL-Pegel)
• CAN: H, L (MCP2515, PCA82C250)
• I2C: SCL, SDA (bis 400 kHz)
• ISP: MOSI, MISO, SCK, Reset, GND

Über ein Adapterkabel mit entsprechendem Stecker sind dann alle Kommunikationswege einzeln abgreifbar.
