H-Brücke

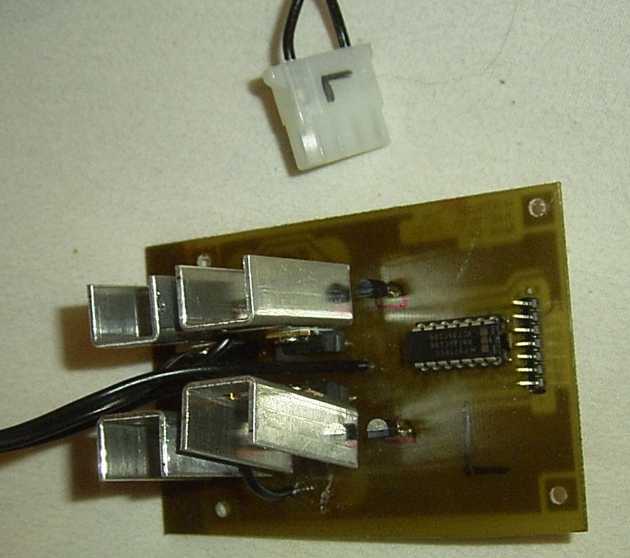

Eine einfache H-Brücke; angesteuert wird sie über den Dual-H-Bridge-Controller. Sie liefert damit den Steuerstrom für einen 12V-Getriebemotor, von dem in einem später geplanten Projekt 2 Stück benötigt werden.

Belastbar ist diese H-Brücke pro Phase mit 8A bei bis zu 30V (jedoch nicht gleichzeitig; 240W sind für ein TO220-Gehäuse doch etwas viel).

Die Nennbelastung im Projekt liegt bei 12V, max. 3A, also 36W; hier reichen einfache U-Kühlkürper und ein kleiner Lüfter.
