I2C Grafik-LCD

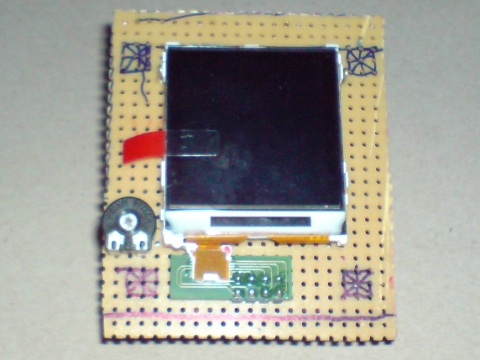

Vorderseite
Vorderseite

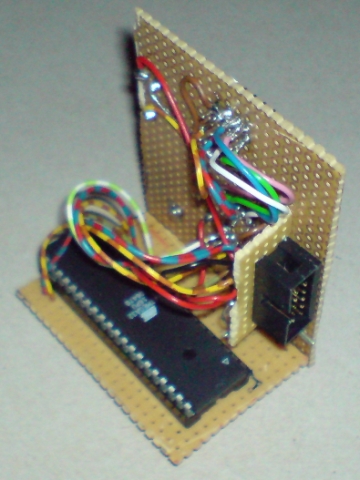

Rückseite
Rückseite

Hierbei handelt es sich um ein Farb-LCD aus einem Nokia 6100. Die Stromversorgung sowie die Datenübertragung erfolgt vollständig per I2C-Bus, wobei hier neben den 5V für die Logik auch 10V geliefert werden, die über das Poti die Hintergrundbeleuchtung versorgen. Als "Treiber" wird ein ATMega32 eingesetzt, der die empfangenen Befehle umsetzt. Mit nur einem Befehl können so Linien, Flächen, Kreise oder ganze Bilder angezeigt werden. Die Bilder liegen hierbei im Flash-Speicher des ATMega32.

Dieses Projekt ist mittlerweile wieder demontiert; das Display wurde im Gizmo weiterverwendet.
