Alarmdisplay V2

Das Alarmdisplay V2 ist der Nachfolger des Alarmdisplays. Gegenüber der alten Version wurden einige Verbesserungen vorgenommen. So wurde der häufigste Wunsch umgesetzt: Eine um die Hälfte grössere Anzeigefläche. Weiterhin sind in dieser Version die Felder nun tatsächlich 3-farbig beleuchtbar (rot/gelb/grün). Die Kommunikation wurde auf CAN umgebaut (statt UART, wie bei der alten Version). Somit sind grössere Leitungslängen bzw. einfachere Ansteuerung möglich.

Als Bedienelement dient wieder eine Touchscreen-Software, die diesmal jedoch auf dem HCS-Master läuft.

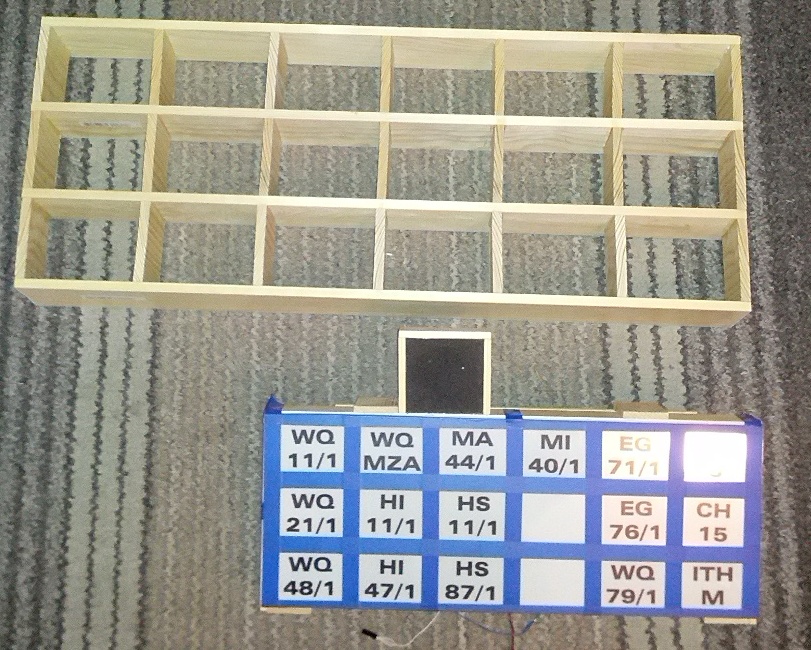

Grössenvergleich V1 <=> V2
Grössenvergleich V1 <=> V2
LED-Controller
LED-Controller

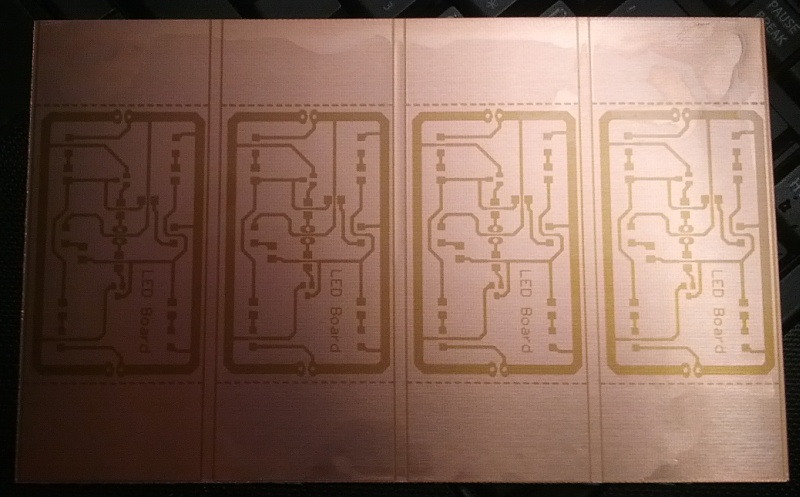

LED-Träger, belichtet
LED-Träger, belichtet

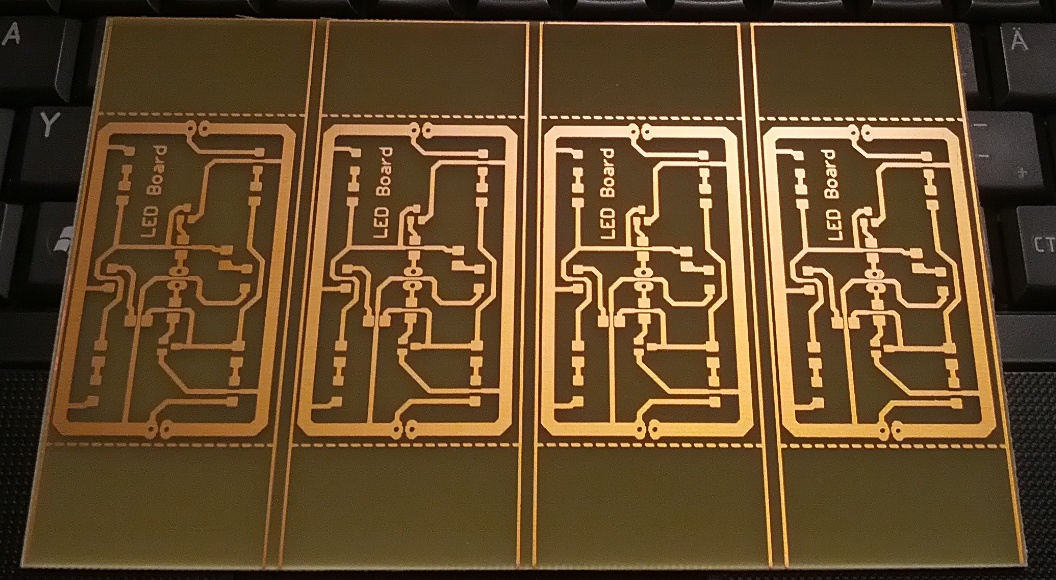

LED-Träger, geätzt
LED-Träger, geätzt
LED-Träger zugeschnitten. Erster Träger bestückt
LED-Träger zugeschnitten. Erster Träger bestückt

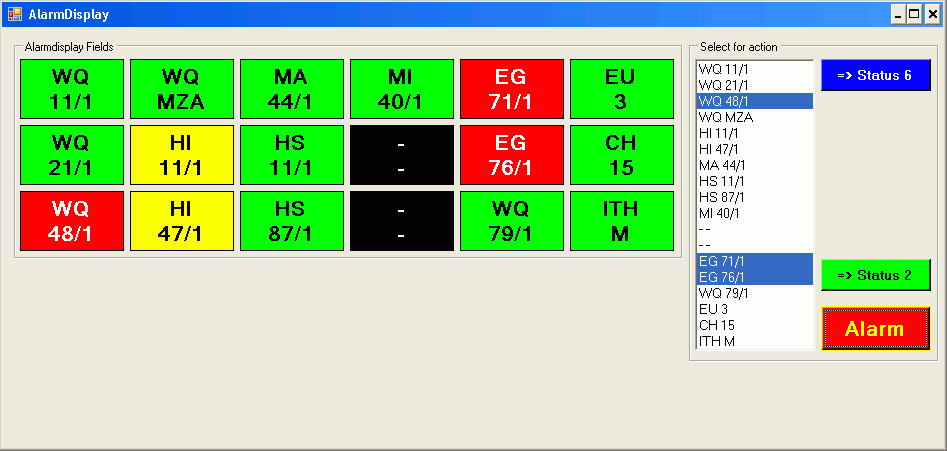

Eine Möglichkeit der Ansteuerung über eine Windows-Software
Eine Möglichkeit der Ansteuerung über eine Windows-Software

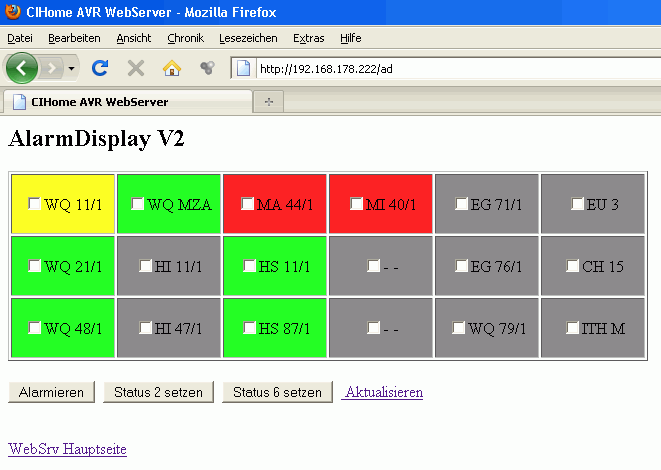

Weitere Möglichkeit: Über Web-Browser
Weitere Möglichkeit: Über Web-Browser

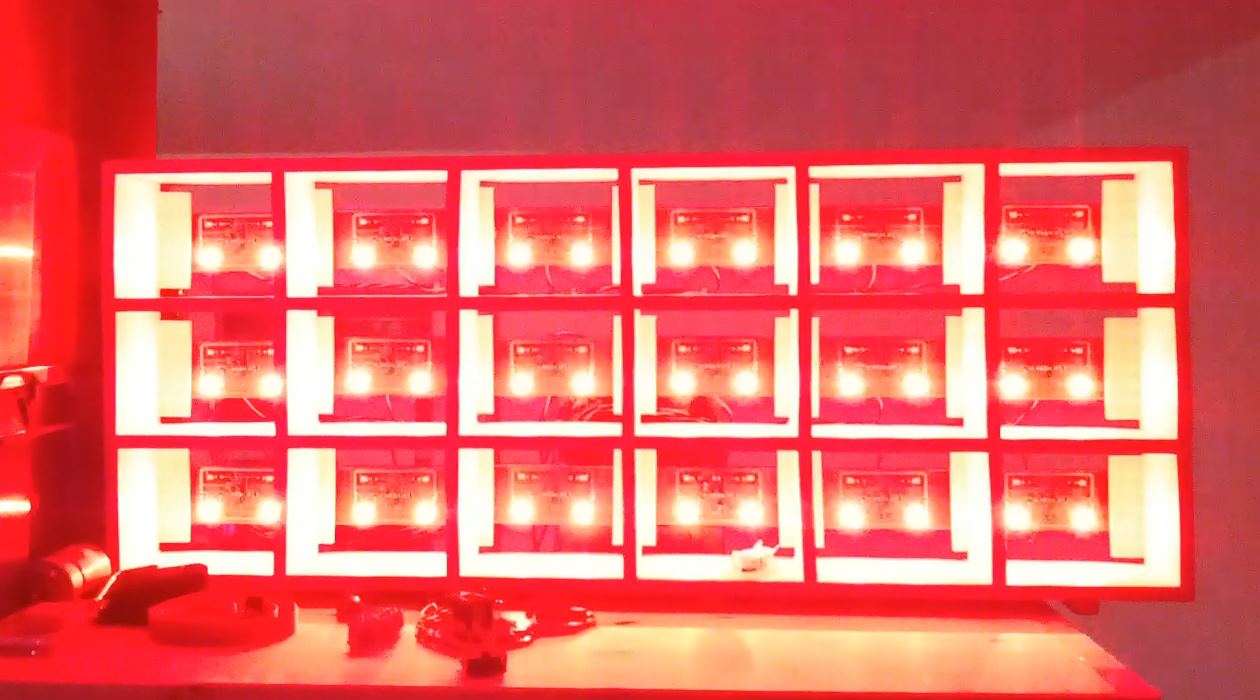

Selbsttest der roten LEDs ohne Deckplatte
Selbsttest der roten LEDs ohne Deckplatte

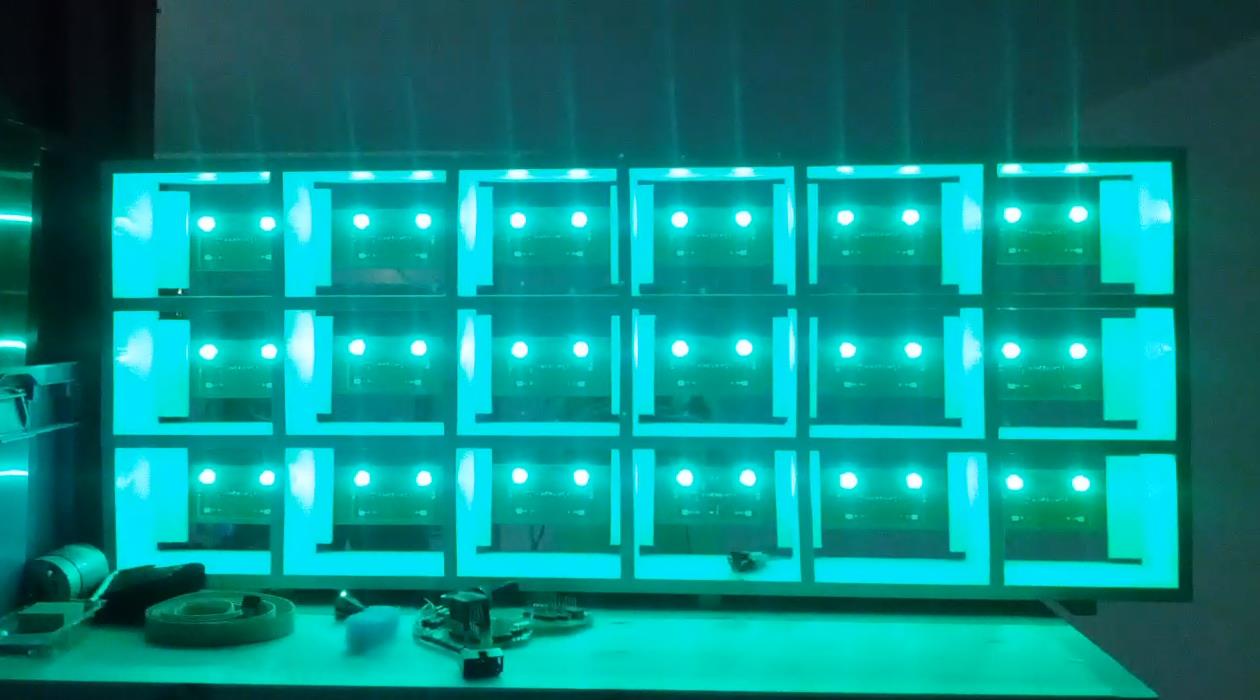

Selbsttest der grünen LEDs ohne Deckplatte
Selbsttest der grünen LEDs ohne Deckplatte
Im Einsatz am Übungstag 2013
Im Einsatz am Übungstag 2013

Videos

Alarmdisplay im Einsatz am Übungstag 2013 (Youtube, 5min 12s)
